| Cobertura plana acessível, não ventilada, ajardinada extensiva. Sistema Tapete de Sedum "ZINCO" | ||
| QVE020 | Cobertura plana acessível, não ventilada, ajardinada extensiva. Sistema Tapete de Sedum "ZINCO" | |
|

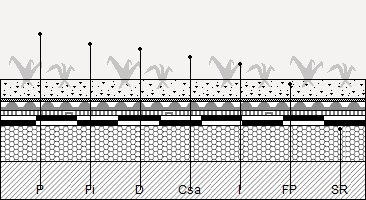

Cobertura plana acessível, não ventilada, ajardinada extensiva (ecológica), sistema Tapete de Sedum "ZINCO", pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; IMPERMEABILIZAÇÃO: tipo bicamada, colada, composta por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida e uma membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, com resistência à penetração de raizes, totalmente coladas com maçarico, sem coincidir as suas juntas; membrana anti-raízes flexível de polietileno de baixa densidade e alta resistência, WSF 40 "ZINCO", cor preto, para evitar a penetração de raízes na membrana impermeável; CAMADA SEPARADORA SOB PROTECÇÃO: manta de protecção e retenção SSM 45 "ZINCO", formada por geotêxtil de poliéster e polipropileno, de 5 mm de espessura, com uma retenção de água de 5 l/m², uma resistência à tracção longitudinal de 5,5 kN/m, uma resistência CBR ao punçoamento 2 kN e uma massa superficial de 470 g/m²; CAMADA DRENANTE E RETENTORA DE ÁGUA: módulo Floradrain FD 25-E "ZINCO", formado por placa de poliolefinas recicladas com perfurações na parte superior; CAMADA FILTRANTE: filtro sistema SF "ZINCO", formado por um geotêxtil de fibras de polipropileno; CAMADA DE PROTECÇÃO: substrato Zincoterra Floral "ZINCO", composto de cerâmica seleccionada triturada e outros componentes minerais misturados com composto vegetal e turfa, de 100 mm de espessura, plantas com torrão plano, Zinco Sedum Mix "ZINCO", com 4 ou mais espécies distintas de sedum. Inclusive seixos rolados para o enchimento do espaço entre o bordo da cobertura e a vegetação. | ||
Preço |
|
Exportação |
 |
UNIDADE DE OBRA QVE020: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, AJARDINADA EXTENSIVA. SISTEMA TAPETE DE SEDUM "ZINCO".
MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.
Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).
CARACTERÍSTICAS TÉCNICAS
Cobertura plana acessível, não ventilada, ajardinada extensiva (ecológica), sistema Tapete de Sedum "ZINCO", pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; IMPERMEABILIZAÇÃO: tipo bicamada, colada, composta por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida e uma membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, com resistência à penetração de raizes, totalmente coladas com maçarico, sem coincidir as suas juntas; membrana anti-raízes flexível de polietileno de baixa densidade e alta resistência, WSF 40 "ZINCO", cor preto, para evitar a penetração de raízes na membrana impermeável; CAMADA SEPARADORA SOB PROTECÇÃO: manta de protecção e retenção SSM 45 "ZINCO", formada por geotêxtil de poliéster e polipropileno, de 5 mm de espessura, com uma retenção de água de 5 l/m², uma resistência à tracção longitudinal de 5,5 kN/m, uma resistência CBR ao punçoamento 2 kN e uma massa superficial de 470 g/m²; CAMADA DRENANTE E RETENTORA DE ÁGUA: módulo Floradrain FD 25-E "ZINCO", formado por placa de poliolefinas recicladas com perfurações na parte superior; CAMADA FILTRANTE: filtro sistema SF "ZINCO", formado por um geotêxtil de fibras de polipropileno; CAMADA DE PROTECÇÃO: substrato Zincoterra Floral "ZINCO", composto de cerâmica seleccionada triturada e outros componentes minerais misturados com composto vegetal e turfa, de 100 mm de espessura, plantas com torrão plano, Zinco Sedum Mix "ZINCO", com 4 ou mais espécies distintas de sedum. Inclusive seixos rolados para o enchimento do espaço entre o bordo da cobertura e a vegetação.
CRITÉRIO DE MEDIÇÃO DE PROJECTO
Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.
CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA
DO SUPORTE.
Será verificado que a superfície da base resistente é uniforme e plana, está limpa e não possui resíduos de obra. Será verificado que os paramentos verticais de moldes, platibanda e outros elementos construtivos se encontram terminados.
AMBIENTAIS.
Serão suspensos os trabalhos quando chova, neve ou a velocidade do vento seja superior a 50 km/h, devendo aplicar-se em condições térmicas ambientais que se encontrem dentro das margens prescritas nas correspondentes especificações de aplicações.
DO EMPREITEIRO.
Terá recebido a aceitação prévia, por parte do fabricante, da solução construtiva adoptada.
PROCESSO DE EXECUÇÃO
FASES DE EXECUÇÃO.
Marcação dos pontos singulares. Marcação das pendentes e traçado de rincões, larozes e juntas. Formação de pendentes com guias de rincões, laroz e juntas com mestras de tijolo. Enchimento de juntas com poliestireno expandido. Descarga a seco da argila expandida até alcançar o nível das mestras, e consolidação com leitada de cimento. Descarga, espalhamento e nivelamento com réguas da camada de argamassa de regularização. Limpeza e preparação da superfície. Aplicação da emulsão asfáltica. Colocação da impermeabilização. Colocação da camada separadora sob protecção. Colocação da camada drenante e retentora de água. Colocação da camada filtrante. Espalhamento do substrato. Colocação da vegetação. Enchimento do espaço entre o bordo da cobertura e a vegetação com seixos rolados.
CONDIÇÕES DE FINALIZAÇÃO.
Serão básicas as condições de estanquidade.
CONSERVAÇÃO E MANUTENÇÃO.
Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização. Será evitado o derrame de resíduos de obra sobre a camada vegetal.
CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO
Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.
